Station de suivi de satellites défilants
Automatisation complète d'une station de réception satellite — calcul des passages, pilotage de l'antenne et récupération des images NOAA et METEOR, sans intervention humaine.
- Cadre
- SAE BUT3 · 2024
- Durée
- 175 h
- Équipe
- En équipe
- Mon rôle
- Algorithme de sélection des fenêtres de visibilité
Objectif
Remplacer GPredict, utilisé jusque-là pour suivre les satellites depuis la station de réception de l’université, par un logiciel maison entièrement autonome : calculer les fenêtres de visibilité, orienter l’antenne et récupérer les données.
Ma contribution : la sélection des passages
C’est la partie dont je suis le plus fier sur tout mon BUT.
- Calcul des positions à partir des fichiers TLE (Two-Line Elements) : inclinaison, excentricité, longitude du nœud ascendant… pour déterminer quand chaque satellite est visible depuis la station.
- Priorités : chaque satellite a une priorité définie par l’opérateur, utilisée pour trancher quand plusieurs passages se chevauchent.
- Sélection : l’algorithme retient d’abord les satellites prioritaires tout en maximisant le nombre de passages suivis.
- Planning : génération d’un planning d’observation sur 7 jours.
La chaîne complète

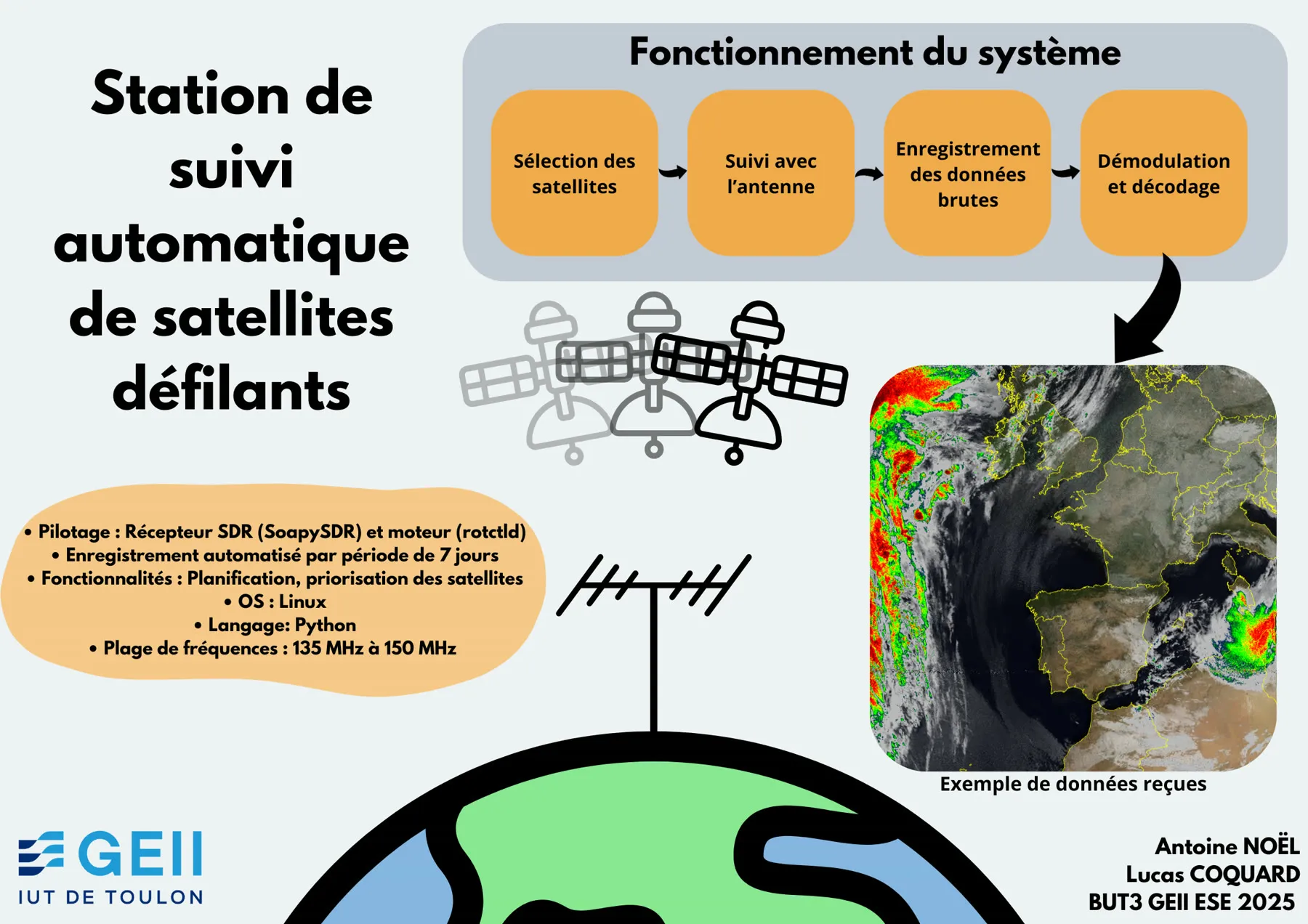

Affiche réalisée pour les portes ouvertes de l’université.
- Réception : un RTL-SDR (24 MHz – 1764 MHz), dont la fréquence, le gain et l’échantillonnage sont réglés automatiquement pour chaque satellite. Les enregistrements sont sauvegardés en WAV, nommés selon le satellite et l’heure de fin de passage.
- Décodage : les WAV sont convertis en images avec SatDump (NOAA, METEOR).
- Mécanique : l’antenne est orientée en azimut (0° → 450°) et en élévation (0° → 180°), avec des garde-fous pour éviter les blocages mécaniques.
Résultat
La station tourne seule : elle calcule les passages, pilote l’antenne, enregistre et produit des images exploitables — comme l’image NOAA 19 en tête de page, ou celle-ci, reçue d’un satellite METEOR :
Image en fausses couleurs reçue par la station depuis un satellite METEOR.
